一、概述

濾筒式脈沖除塵器是在引進歐美脈沖反吹技術基礎上，結合我國工業生產情況研制開發的高效率除塵設備。 該系列除塵設備采用先進的PLC可編程序控制裝置定時定量獨立輪換自動噴吹清灰，確保清灰徹底，性能穩定，并且可以根據不同的粉塵介質選用不同的過濾材質，過濾精度從1um～5 um，排放濃度從10㎎/㎡～60㎎/㎡，確保符合國家環保排放要求。

二、工作原理和結構工藝

 1、 工作原理

在離心風機牽引力作用下，含塵氣體由進風口吸入除塵器，并通過高效過濾筒，粉塵被高效過濾筒捕集粘附在濾筒表面，潔凈空氣則穿透高效濾筒經出風口排出，隨著粘附在濾筒表面的粉塵增多，編程電子脈沖控制儀開始循環反復選擇一個或多個濾筒進行自動清灰，清灰過程，脈沖控制儀將打開脈沖電磁閥，高壓氣流瞬間噴吹濾筒內壁，將粘附在濾筒表面的粉塵震落到收灰車，確保除塵系統始終持續處于最佳工作狀態。

 2、結構工藝

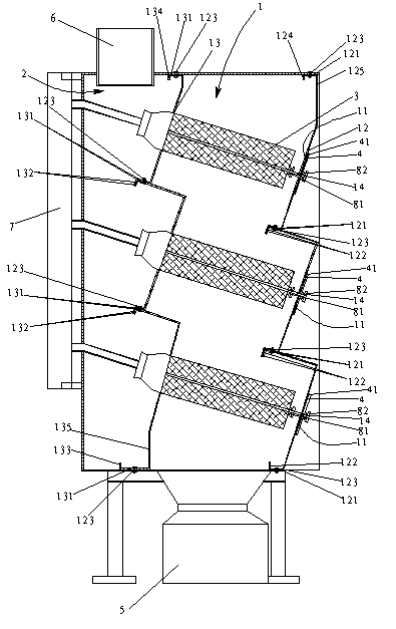

該系列除塵設備包括濾筒室（1）、干凈室（2）及濾筒（3），濾筒室（1）與干凈室（2）之間通過濾筒（3）連接，其特征在于：所述濾筒（3）以大于0°小于90°的角度從濾筒室（1）的側面傾斜安裝于濾筒室（1）內。本實用新型除塵器采用斜裝的方案，其結合了豎裝式和水平橫裝式的優點，濾筒從濾筒室側面裝入，不但方便省力，便于拆裝及維護，而且其傾斜的角度也讓積累的粉塵更易掉落；可見，本實用新型除塵器結合了濾筒水平橫裝及豎裝式的優點，同時也避開了兩者的不足，結構上顯得更為合理；此外本實用新型除塵器機體的外壁和內壁均可采用拼裝組合的分體式組裝方案，如此采用統一規格的原件，就能很方便地自由組合及配置出不同規格、體積及功率的設備，利于提高設備的生產效率，也提高了設備適應范圍，而且由于采用更小、更為規格化的散件拼裝，在節省材料及人工成本的同時，其在設備運輸、調配及裝配等環節也會更為方便快捷，能更有效地進行表面噴涂處理，這樣將有助于提高設備檔次，此外，拼裝方案還能更方便的進行拆裝及維護，而進一步相互重合連接的板塊組件之間由于采取前附加折邊設計，加以密封墊片連接，更加強化了拼裝板塊之間的密封性及外觀工藝，因此可見其優越性。側板（12）與分隔板（13）屬于濾筒前后固定板，在分隔板（13）朝向濾筒室（1）的一側設置有相對垂直的固定桿（14），濾筒（3）套設在固定桿（14）上，并通過內手輪（81）朝分隔板（13）側壓緊固定；固定桿（14）端部伸出對應的安裝口（11），端蓋（4）套置在固定桿（14）端部，并通過外手輪（82）鎖緊以密封住安裝口（11），端蓋（4）與安裝口（11）之間設置有密封圈（41）。

3、日常維護

 ⑴ 壓縮空氣管路：a、檢查有無漏氣的地方；b、定期排空儲氣罐及氣源內的水分； c、檢查壓力表的指示值，保證壓力表值為6.5～7.0kg/cm²，偏差正負1%左右； ⑵ 排灰裝置 a、檢查其轉動方向是否正確 b、定期檢查葉片是否漏氣c、定期檢查并清理收灰斗；⑶主排風機：a、保證正確的轉速；b、保證合適的電流；c、保證進風管路暢通；d、保證軸承的溫度及添加潤滑。

4、故障原因及排除
